iFrpgLab LoRa, iL-LORA1272 超遠端15公里資料傳遞模組 更新韌體1.1版

特色：

快速上手:

線上購買：

IL-LORA1272模組提供給遠端大容量資料聯結網路系統解決方案的關鍵通訊元件。 LoRa™擴頻技術。 此技術開始出現於第二次世界大戰，是美軍重要的無線保密通信技術。但直到今天，擴頻技術才作為低成本解決方案應用至感測器網路。擴頻技術有幾項特點如下
抗干擾: 是擴頻通信主要特性之一, 因信號接收需要擴頻編碼進行相關解擴處理才能得到，所以即使以同類型信號進行干擾，在不知道信號的擴頻碼的情況下，由於不同擴頻編碼之間的不同的相關性，干擾也不起作用。正因為擴頻技術抗干擾性強，美國軍方在波灣戰爭等處廣泛採用擴頻技術的無線通訊來連接分佈在不同區域的網路。
隱蔽性好: 因為信號在很寬的頻帶上被擴展，單位帶寬上的功率很小，即信號功率譜密度很低，信號淹沒在白雜訊之中，別人難以發現信號的存在，加之不知擴頻編碼，很難拾取有用信號，而極低的功率譜密度，也很少對於其他電訊設備構成干擾。

LoRa技術系列產品在美國、歐盟、中國和日本監管機構設定的限制內工作時，可將郊區的資料傳輸距離提升至15公里（9英里）以上，城市密集區域的資料傳輸距離提升至2-5公里 (3英里)。
以紐約曼哈頓下城區為例，只要七個閘道機便能完整覆蓋，台灣IBM 協理 劉建倫表示若換成台北市的規模，只要4到5個閘道便可以搞定。

LoRa另一特點是功耗低，對於物聯網裝置最明顯的好處即為可以延長電池壽命，對於未來可能遍布在城市中的傳感器來說無疑是一大福音，可望降低維護成本。而目前市面上已部署的多數讀表、安全或工業自動化系統在郊區的資料傳輸距離都在1~2公里（不到1.25英里）內。LoRa™技術的應用使上述應用無需再借助中繼器，極大地簡化了系統設計並降低了總部署成本。據行業分析師對截至2020年總計500億個節點的預測，物聯網/機對機市場的飛速發展為使用LoRa™技術的SX127x 提供了重大發展機遇。物聯網/機對機市場迫切需要改善其實體層，以期實現更遠傳輸距離、電池低功耗運行以及低成本批量部署。而LoRa™不但是滿足這些需求的理想解決方案，還是對這一快速發展市場中2G/3G GSM的極大的另一選擇。







iL-LORA1272 is a type of low cost RF front-end transceiver module based on SX1272 from Semtech Corporation. It keeps the advantages of RFIC SX1272 but simplifies the circuit design. The high sensitivity (-137dBm) in LoRa modulation and 20dBm high power output make the module suitable for low range and low data rate applications.

iL-LORA1272 module consists of RFIC SX1272 and include powerful MCU, thin SMD crystal and antenna matching circuit. The antenna port is well matched to standard 50 Ohm impedance. Users don’t need to spend time in RF circuit design and choose suitable antennas for different applications. iL-LORA1272 operates at 1.8~3.6V with extra low standby current which makes it suitable for battery powered-up applications. Because iL-LORA1272 is purely hardware module and it adopts ±10ppm crystal which the resolution of it places a important role in calculating spreading factor, bandwidth, etc.

In addition, We’er add powerful MCU to help Users that don’t needs to read the datasheet of SX1272, you just go through UART to control this module and will easy to use the module in the best performance.

Demo and tutorial:

在2017 CES 的展覽

在2017 CES 的展覽

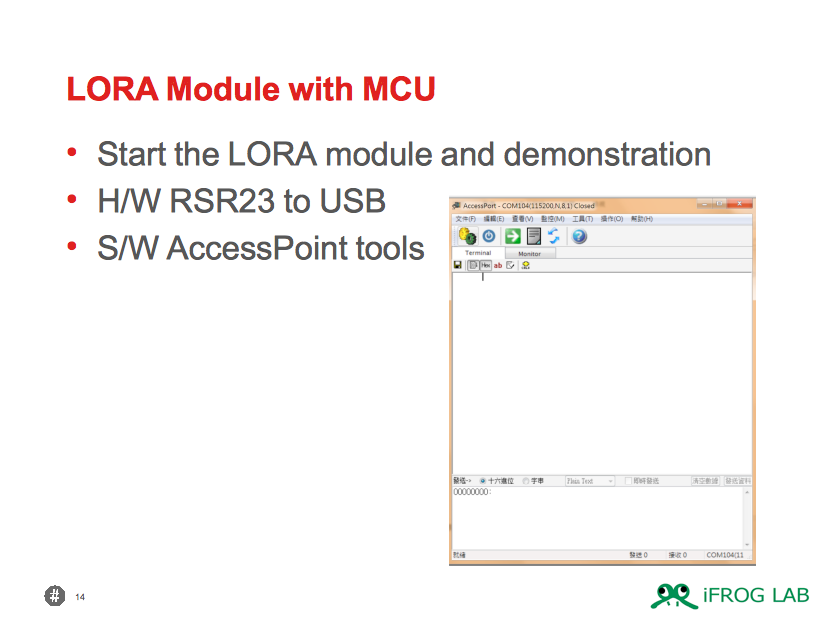

PC 上使用LoRa

Arduino 上使用LoRa



技術文件

PPT download here

技術文件 PDF下載

請注意Pin 3 是3.3V 不是5V

說明	LORA	USB-TO-SERIAL
接地	pin 1	GND
電源	pin3	3.3V (3V3)
UART 接收	Pin7	RXD
UART 發送	Pin8	TXD





資料傳輸Version 2  (2016年11月4日後出貨)

資料傳輸Version 1  (2016年11月1日前出貨)

iFrogLab

IL-LORA1272

http://www.ifroglab.com/tw/?p=7086

Headr Code :

SX1272 0xC1

SX1276 0xC2

115200

8,n,1

BYTE-1

BYTE-2

BYTE-3

BYTE-4

BYTE-5

BYTE-6

BYTE-7

BYTE-8

BYTE-9

BYTE-10

BYTE-11

BYTE-12

… …

BYTE-19

BYTE-20

Headr Code

Command

len

Data-1

Data-2

Data-3

Data-4

Data-5

Data-6

Data-7

Data-8

Data-9

… …

Data-16

Data-17

Read firmware version and Chip ID (讀取F/W版本及Chip ID)

PC -> MCU

0x80

0x00

0x00

CRC (option)

SW Version。

PC <- MCU

0x80

0x80

0x02

Chip

Version

CRC

C1：Sx1272。

Restart & initial (重置 & 初始化)

PC -> MCU

0xC1 0xC2

0x01

0x00

CRC (option)

Reset (Lora Mode Default)。

PC <- MCU

0xC1 0xC2

0xAA

0x01

0x55

CRC

MCU收到資料回ACK。

Get current LoRa setting (讀取設定狀態)

PC -> MCU

0xC1 0xC2

0x02

0x00

CRC (option)

RF Chip 設定值。

PC <- MCU

0xC1 0xC2

0x82

0x08

Mode

FreqH

FreqM

FreqL

Power

BW

CR

SF

CRC

Mod2 : Sleep(0x00)、StandBy(0x01)、Tx(0x02)、Rx(0x03)。 Freq : FreqH&M&L * 61.035156。 Power : 2(0x00) ~ 17(0x0F)dBm。 BW:125k(0x01)、250k(0x2)、500k(0x3)。 CR:4/5(0x1)、4/6(0x2)、4/7(0x3)、4/8(0x4)。 SF:6(0x1)、7(0x2)、8(0x3)、9(0x4)、10(0x5)、11(0x6)、12(0x7)。

set send/receive mode and frequence (設定模式與頻率 設定模式與頻率)

PC -> MCU

0xC1 0xC2

0x03

0x05

Mode

FreqH

FreqM

FreqL

Power

CRC (option)

Mod2 : Sleep(0x00)、StandBy(0x01)、Tx(0x02)、Rx(0x03)。 Freq : 860.00 ~ 1020.00MHz ; Default 915.00MHz(Sx1272)。 Power : 2(0x00) ~ 17(0x0F)dBm ; Default 2dBm。

PC <- MCU

0xC1 0xC2

0xAA

0x01

0x55

CRC

MCU收到資料回ACK。

Setup Lora 設定Lora參數

PC -> MCU

0xC1 0xC2

0x04

0x03

BW

CR

SF

CRC (option)

BW:125k(0x01)、250k(0x2)、500k(0x3) ; Default 500K CR:4/5(0x1)、4/6(0x2)、4/7(0x3)、4/8(0x4) ; Default 4/5 SF:6(0x1)、7(0x2)、8(0x3)、9(0x4)、10(0x5)、11(0x6)、12(0x7) ; Default 9

PC <- MCU

0xC1 0xC2

0xAA

0x01

0x55

CRC

MCU收到資料回ACK。

Send Data

PC -> MCU

0xC1 0xC2

0x05

0x01 ~ 0x10

Data0

Data1

Data2

Data3

Data4

Data5

Data6

Data7

Data8

… …

Data15

CRC (option)

寫入資料。

PC <- MCU

0xC1 0xC2

0xAA

0x01

0x55

CRC

MCU收到資料回ACK。

receive Data

PC -> MCU

0xC1 0xC2

0x06

0x00

CRC

讀取資料

PC <- MCU

0xC1 0xC2

0x86

0x01 ~ 0x10

Data0

Data1

Data2

Data3

Data4

Data5

Data6

Data7

Data8

… …

Data15

CRC (option)

Get Rssi

PC -> MCU

0xC1 0xC2

0x07

0x00

CRC (option)

PC <- MCU

0xC1 0xC2

0x87

0x02

RssiH

RssiL

CRC

有號數。

Other

PC <- MCU

0xC1 0xC2

0xFF

0x02

num

Non

CRC

num:0 ~ 255 代表不同錯誤訊息編號。 01:Data error , 02:CRC error , 03:Dev error , 04:Mode error , 05:Busy , 06:Data Over Non:Test Fun

CRC:All Byte XOR。 Ex : 讀取版本命令 (CRC)0x80 = (0x80)XOR(0x00)XOR(0x00) ; 故命令為 0x80 0x00 0x00 0x80 Freq : 計算方式,如使用者輸入915.00MHz先轉換成915000000Hz在除61.035156再以16進制傳送.915000000 / 61.035156 = 14991360(取整數) -> 0xE4 0xC0 0x00



iFrogLab LoRa  AT Command  API 說明：







AT_lora_reset

起始化開始





AT_lora_rx data

AT_lora_tx data

AT_lora_freq (860-1020)

AT_lora_pwr (2-17)

AT_lora_bw (1-3)=>125,250,500K

AT_lora_cr (1-4) (6-9)

AT_lora_sf (1-7)(6-12)

AT_lora_sleep

AT_lora_standby













常見的問題



問題 13 kimulai(72)

MCU只能處理UART 的資料傳遞所以依照範例，可以切換 發送端和接收端，
發送端送出的字串，另一邊就可以收到一樣的字串了．請問我如果我裝一個Waspmote Gateway SX1272 LoRa module的getway再賣3個iFrogLab iL-LORA1272模組以上也是過遠端發送和接收bytes 資料.

如果我沒設getway,我是否買三個以上的iFrogLab iL-LORA1272模組.是否可以三組或4組相互發送和接收資訊．會亂掉嗎 (2016-08-1815:57:34)

回覆答覆：

Waspmote 的東西，我們沒有測過，但機會因該不高，因為並沒有規定的協定，都是各做各的。
iFrogLab iL-LORA1272，的發送端是用廣播的方法發送，所以只要設定相同的頻段，不管幾個都會收到一樣的資料喔，
如果不想收到的話，只要調整頻段就可以了。(2016-08-1817:13:20)
問題 12 wloo312591(76)

1.請問arduino接這個LORA模組與wifi模組,是否就能達成接收其他使用LORA模組的 arduino資料然後傳到網際網路上?

2.接此模組的arduino可同時接與收? 發送資料給收集端 與 接收資料來修改設定 (2016-08-1722:30:28)

回覆答覆：
1. 這個模組是沒有wifi ，你可以自行透過樹莓派, PC, ESP8266等wifi ，把收到的資料送到網路上喔?

2. 是的，可以動態的改變 發送和接收的狀態，可以透過指令切換， (2016-08-1810:47:54)

問題 11 kimulai(72)

請問一下,我使用是raspberry pi,需要二個以上arduino,raspberry pi互傳資料．請問一下需要設gateway嗎．使用iL-LORA1272可以做的到gateway嗎 (2016-08-1621:41:05)

回覆答覆：

gateway 的部分，是需要透過作業系統達到，像是 Raspberry Pi，
並且依照您實際的後台，自行調整。

這板子上的MCU只能處理UART 的資料傳遞，
(2016-08-1709:06:07)
所以依照範例，可以切換 發送端和接收端，
發送端送出的字串，另一邊就可以收到一樣的字串了，
他上面的天線，如果買好一些的天線，就可以送和收得更遠喔！ (2016-08-1717:31:06)

問題 10 kochingchang(93)

請問這一型是SPI介面嗎?有UART介面嗎? (2016-08-1614:59:14)

回覆答覆：

他是UART 介面 (2016-08-1615:45:06)
問題 7 iii-bflin(1)

您好：

如果我要兩塊，面交的話今日可以嗎?
要怎麼聯絡呢?
謝謝。 (2016-07-2711:00:50)

回覆答覆：

可以，可以約板橋 府中 請打 零九壹八 貳三寺 寺五壹 (2016-07-2711:10:49)
可以，請打 零九壹八 貳三寺 四五壹
可以約在板橋 (2016-07-2809:41:51)

問題 6 kevin12305kevin(7)

您好
有開立收據或統一發票嗎

是否能提供範例或是說明書? (2016-07-1416:01:43)

回覆答覆：

全部都有喔！
記得購買時，提供統邊和抬頭 (2016-07-1417:43:38)

問題 5 hardman761110(2)

以下請教:

1. lora如何區分現在收到的資料是哪台模組的，假設我有10台模組回傳感測器資料，接收端如何區分?

2. 可以不透過arduino 等板子嗎? 感測端直接感應器接lora模組傳送，因為看到規格中有MCU可用 (2016-05-3009:12:23)

回覆答覆：

第一個問題 他有簡單的AT 指令，可以設定對象

第二個問題，有MCU ， 但是這MCU 的韌體已經來處理Lora 的資料傳遞，所以不建議替換成自己寫的韌體 (2016-05-3009:49:26)

問題 4 louiswu73(16)

這可以接收和發射資料嗎？ (2016-05-0716:38:03)

回覆答覆：

是， UART 的方法，傳遞bytes 資料，目前設定的 115200 BPS (2016-05-0720:47:48)



問題5  David

您好  我在貴公司網站有看到Lora模組，型號為:IL-LORA1272，想請問您，此模組是否需要基地台支援(如:台北市LORA系統)，還是只需要兩個以上的模組即可點對點傳輸。另外，想詢問一下，此模組是否可自行調整工作頻率，謝謝

回覆答覆：





問題6  David

問題：　這個模組實際測後，只有500公尺，如何讓距離更遠？

回覆答覆：

會建議使用二個　iFroglab USB  dongle 在無遮蔽物，直接的情況下，
就可以了。
