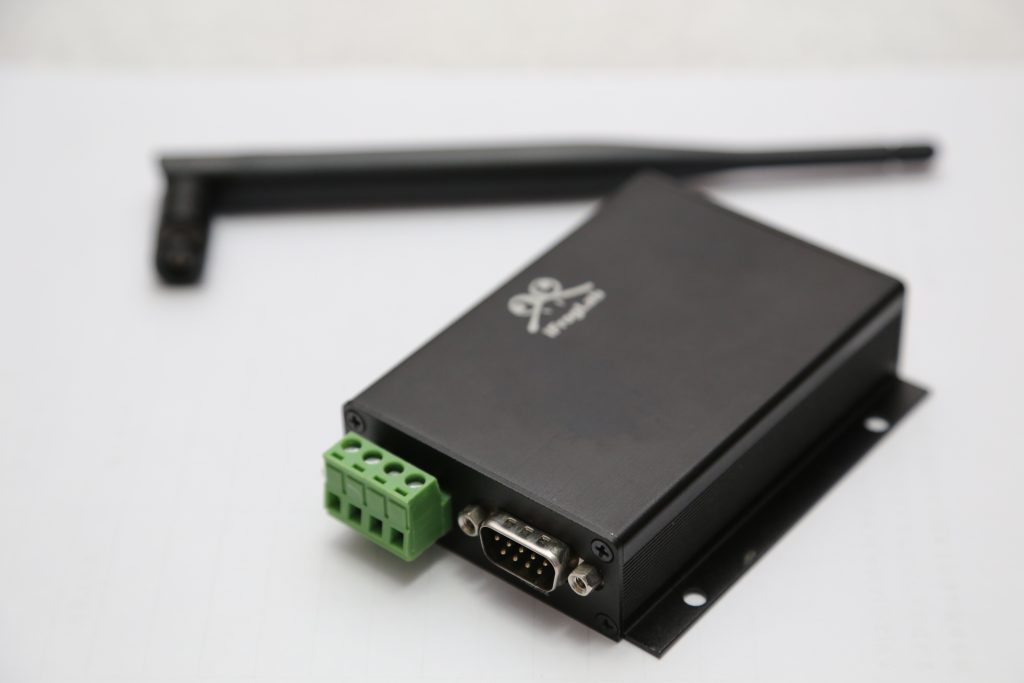

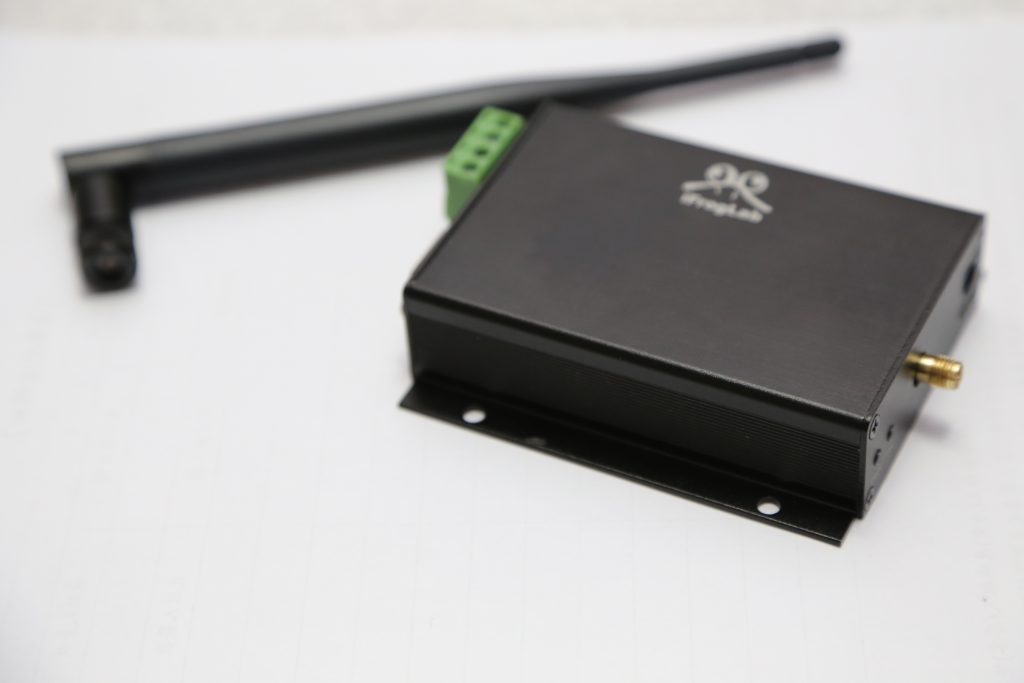

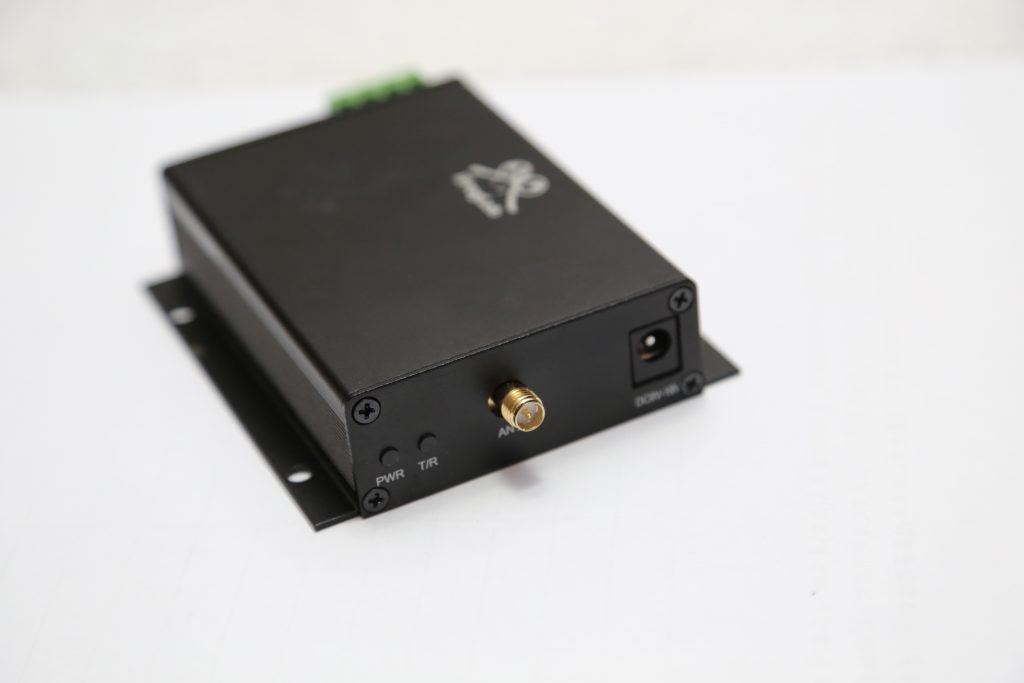

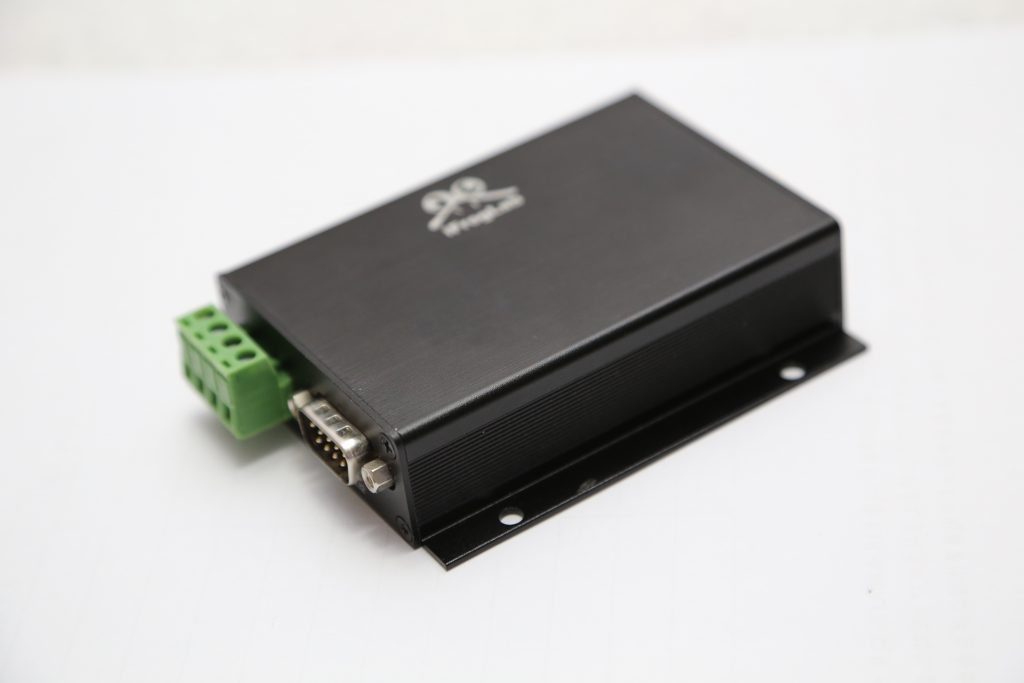

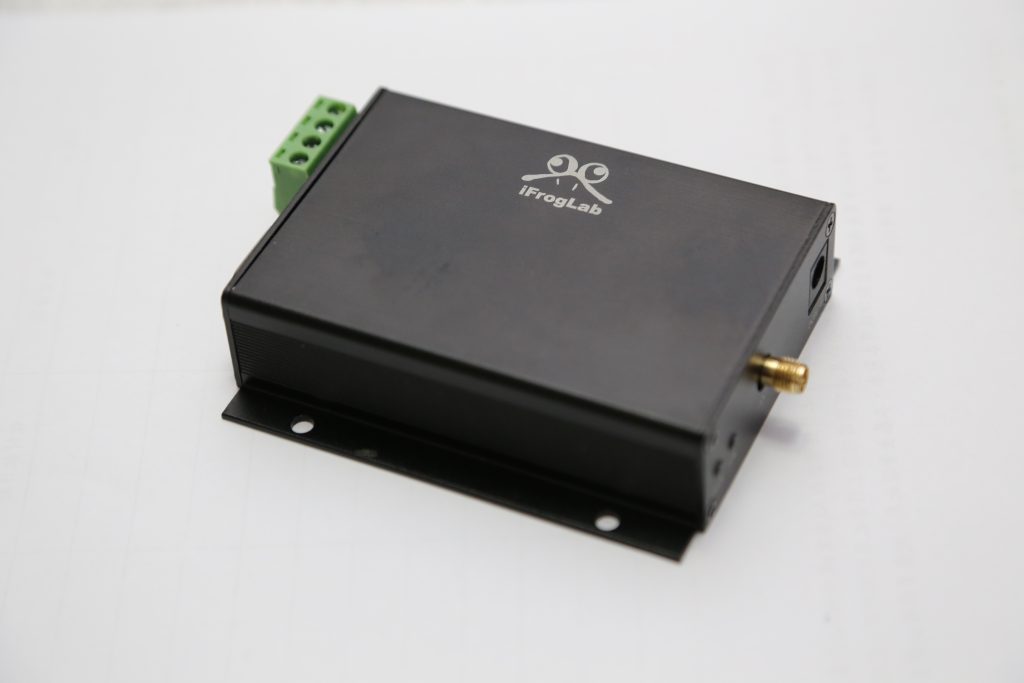

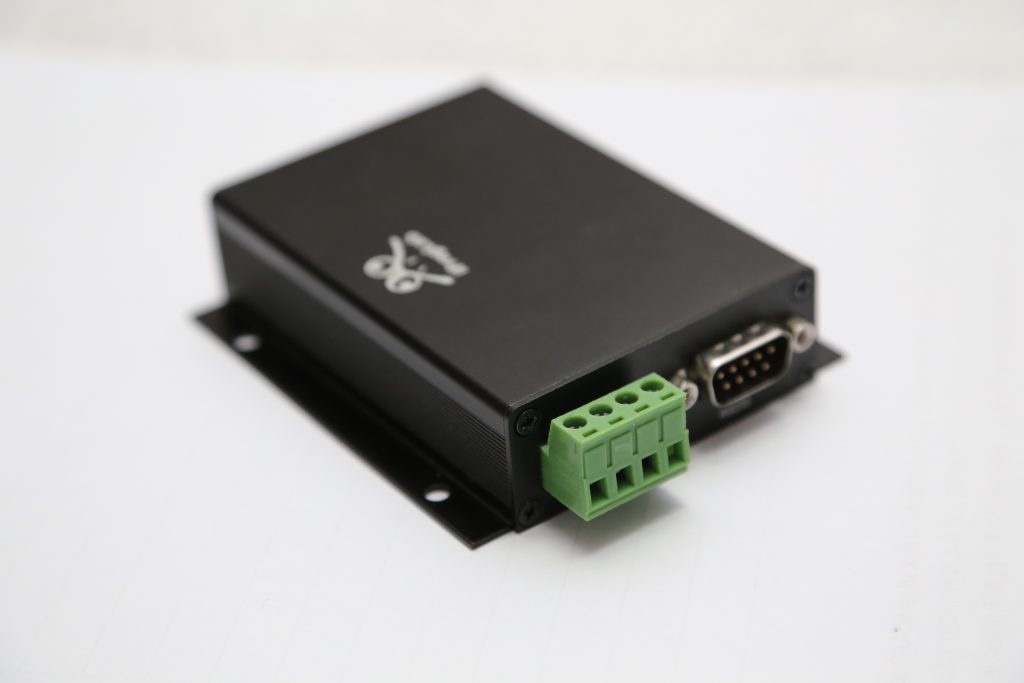

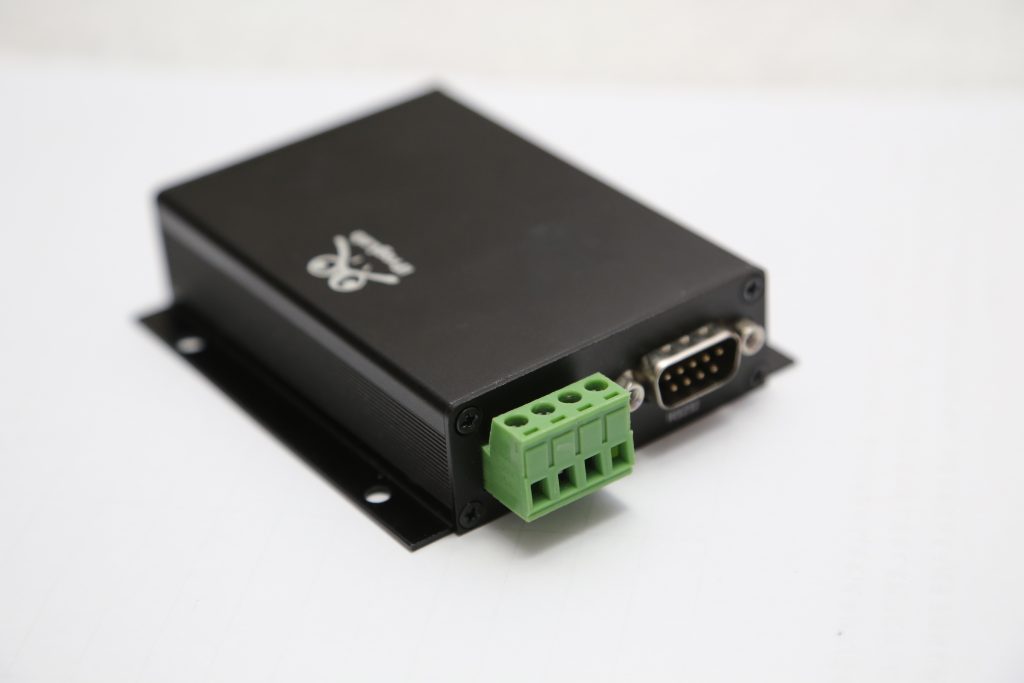

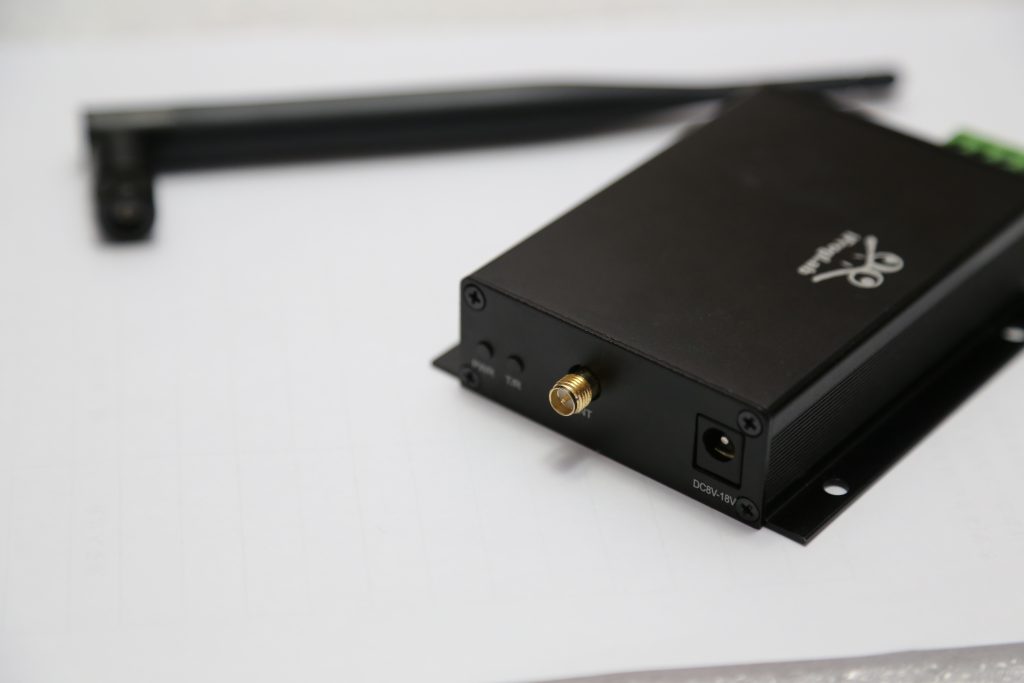

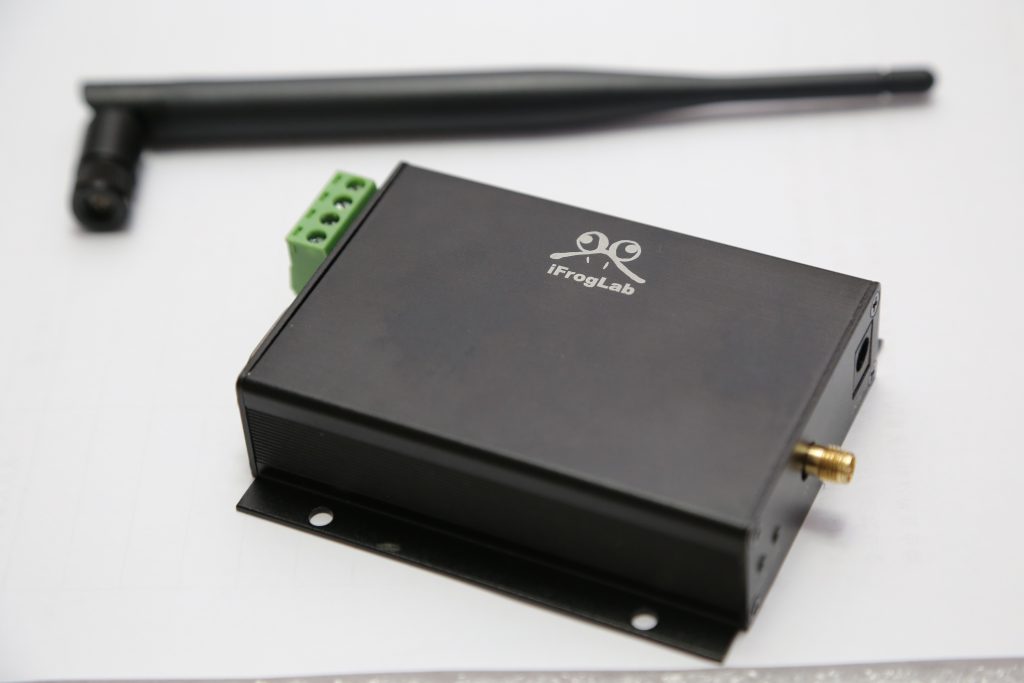

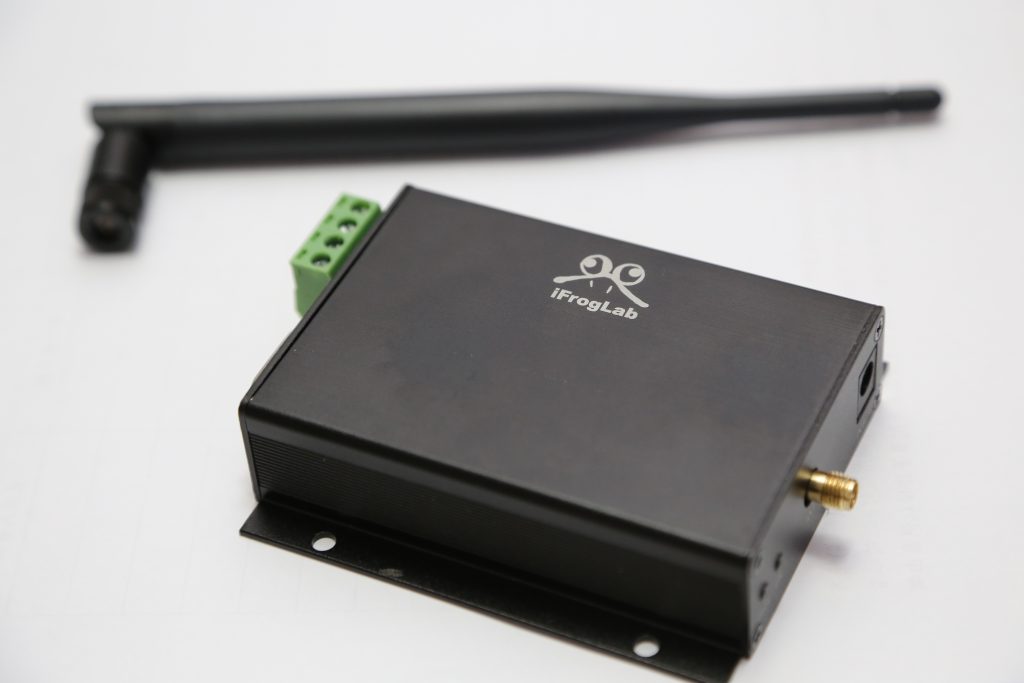

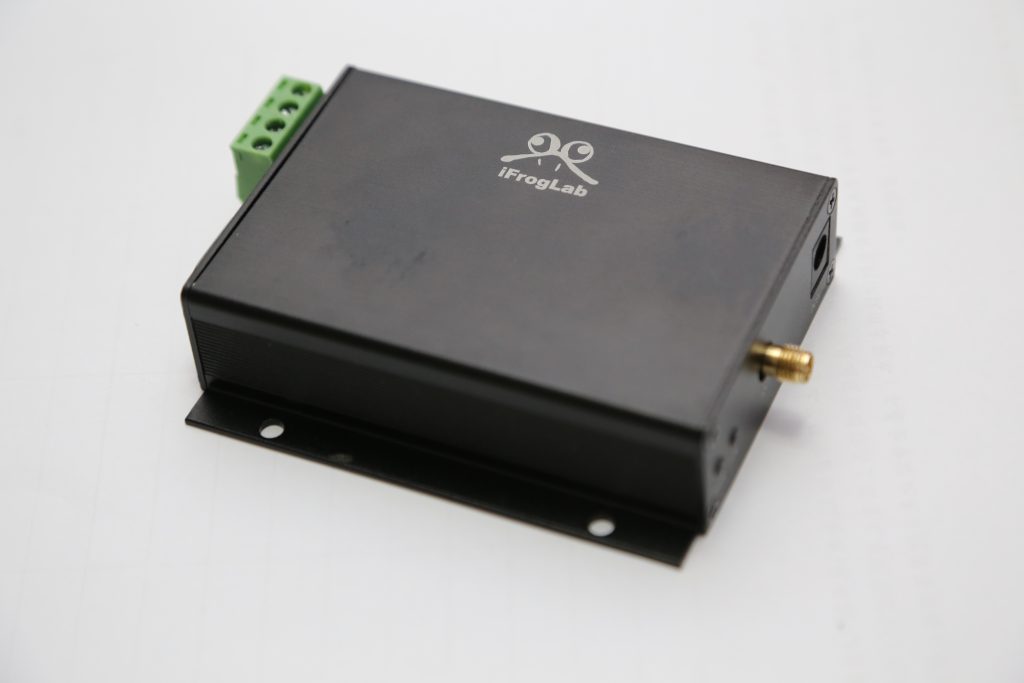

LORA ENZO FOR INDUSTRIAL CONTROLLER

特色:

1.台灣製造
2.真正UART RS232/RS485 直接控制,不需要了解LORA的複雜傳輸概念.
3. 可直接跟Raspberry Pi 連接
4. 可以直接跟Arduino連接
5. 可與PC 連接
6. 可以PLC controller連接
7. 實際測試可以到達3km遠,快速的完成iOT的遠端控制!
8.地下2樓發射資料.可以在樓上六樓輕易地收到.,可以直接取代掉Zigbee and Zwave等網路技術!
9. 傳遞的資料可以穿牆穿地。
10. 提供 樹莓派 和Arduino 的範例程式 10 個範例程式 https://github.com/iFrogLab/IL-LORA1272
11. 提供單鍵資料上雲端 http://www.ifroglab.com/tw/?page_id=8309
12.提供iForglab Dashboard  免費資料儲存空間.
13. 強大的LoRa utility軟體 快速建立LoRa網路

**201708全新版本 韌體全面更新為1.1版** *****************************

增加新功能如下:

1.增加RF 端 CRC檢查碼。

2.支援休眠模式功能,可以提供低耗電模式。

3. 接收通知模式-可以讓系統進入睡眠模式,等待LoRa喚醒

    及功能描述 -Rx mode下,當有接收到資料時,IRQ Pin會由Lo To Hi,

      當下讀取資料命令之後,IRQ Pin會由Hi To Lo。

*********************************************************************

快速上手:

 使用和教學請點選這裡

線上購買:

硬體效能:

  • 頻率範圍:    868/ 915MHz
  • Modulation:FSK / GFSK / MSK / LORA
  • SPI資料Interface Sensitivity:-137dBm
  • 輸出功率:+ 20dBm的數據傳輸率:<300 kbps的127分貝動態範圍RSSI優秀阻塞免疫力序言檢測自動RF感和CAD顯示器內置位同步時鐘恢復數據包引擎到與CRC 256字節
  • 工作溫度:-40°C〜+ 80°C內置的溫度傳感器
  • 待機電流:≤1uA
  • 電源電壓:1.8〜3.6V  請注意是3.3V 不是5V
    IL-LORA1272是一種低成本的射頻前端收發模組。簡化了電路設計。在Lora調製和20dBm的高功率輸出的高靈敏度(-137dBm)使模組適合於低範圍和低數據速率應用。

IL-LORA1272模組由RFIC SX1272和包括功能強大的MCU,超薄貼片晶振和天線匹配電路。天線接腳有標準的50歐姆。用戶只要購買就能直接使用。
IL-LORA1272工作在1.8〜3.6V特低待機電流,適用於電池供電。由於IL-LORA1272是純硬件模組和採用為±10ppm的晶體,

使用IL-LORA1272模組只需通過UART來控制該模組,就能夠傳遞,並易於使用的模塊中的最佳性能。

IL-LORA1272模組提供給遠端大容量資料聯結網路系統解決方案的關鍵通訊元件。 LoRa™擴頻技術。 此技術開始出現於第二次世界大戰,是美軍重要的無線保密通信技術。但直到今天,擴頻技術才作為低成本解決方案應用至感測器網路。擴頻技術有幾項特點如下
抗干擾: 是擴頻通信主要特性之一, 因信號接收需要擴頻編碼進行相關解擴處理才能得到,所以即使以同類型信號進行干擾,在不知道信號的擴頻碼的情況下,由於不同擴頻編碼之間的不同的相關性,干擾也不起作用。正因為擴頻技術抗干擾性強,美國軍方在波灣戰爭等處廣泛採用擴頻技術的無線通訊來連接分佈在不同區域的網路。
隱蔽性好: 因為信號在很寬的頻帶上被擴展,單位帶寬上的功率很小,即信號功率譜密度很低,信號淹沒在白雜訊之中,別人難以發現信號的存在,加之不知擴頻編碼,很難拾取有用信號,而極低的功率譜密度,也很少對於其他電訊設備構成干擾。

LoRa技術系列產品在美國、歐盟、中國和日本監管機構設定的限制內工作時,可將郊區的資料傳輸距離提升至15公里(9英里)以上,城市密集區域的資料傳輸距離提升至2-5公里 (3英里)。
以紐約曼哈頓下城區為例,只要七個閘道機便能完整覆蓋,台灣IBM 協理 劉建倫表示若換成台北市的規模,只要4到5個閘道便可以搞定。

LoRa另一特點是功耗低,對於物聯網裝置最明顯的好處即為可以延長電池壽命,對於未來可能遍布在城市中的傳感器來說無疑是一大福音,可望降低維護成本。而目前市面上已部署的多數讀表、安全或工業自動化系統在郊區的資料傳輸距離都在1~2公里(不到1.25英里)內。LoRa™技術的應用使上述應用無需再借助中繼器,極大地簡化了系統設計並降低了總部署成本。據行業分析師對截至2020年總計500億個節點的預測,物聯網/機對機市場的飛速發展為使用LoRa™技術的SX127x 提供了重大發展機遇。物聯網/機對機市場迫切需要改善其實體層,以期實現更遠傳輸距離、電池低功耗運行以及低成本批量部署。而LoRa™不但是滿足這些需求的理想解決方案,還是對這一快速發展市場中2G/3G GSM的極大的另一選擇。

Enzo 特點:

  1. 支援點對點通訊介面 RS232/485 to LoRa–> LoRa to RS232/RS485
  2. 超長距離
  3. 抗干擾
  4. 支援工業級RS485介面及電源介面

Enzo 規格:

  1. 發射功率:10dBm-20dBm
  2. 接收靈敏度: -138.5dBm@0.268Kbps
  3. 工作頻段: 398~525MHz
  4. 天線規格: SMA天線座(外螺内孔)
  5. RS232/485
  6. UART baud rates:  1200bps – 115200bps
  7. 工作電壓: 8~ 18V
  8. 工作電流 :發射電流45mA@12V                   待機電流12mA @12V
  9. 工作溫度: -30℃ ~ +80℃
